Splitter FBT à fibre optique

Le séparateur Splitterfbt FBT FBTFBT est un séparateur qui basé sur la technologie de chronométrage biconique fusionné, il est largement accepté et utilisé dans la solution de réseaux optiques passifs (PON). Le séparateur FBT est une technologie traditionnelle que deux fibres sont généralement tordues et fusionnées pendant que l'assemblage est allongé et effilé.

Envoyez demande

pdf

Fibre optique fSéparateur BT

Introduction du séparateur FBT:

Le séparateur optique FBT regroupe deux ou plusieurs fibres optiques ensemble, puis les fond et les étire sur un cône, et surveille le changement du rapport divisé en temps réel. Une fois le rapport divisé atteignant l'exigence, le tronçon de fusion est terminé et une fibre est conservée à une extrémité. (Le reste est coupé) comme entrée, et l'autre extrémité est utilisée comme multi-sorties. À l'heure actuelle, le processus de cône mature ne peut tirer que 1 × 4 ou moins à la fois. Pour les appareils supérieurs à 1 × 4, connectez-les avec plusieurs 1 × 2. Il est ensuite emballé dans une boîte de séparateur.

FBT Splitter 1

Avantages:

(1) Le coupleur de conique a plus de 20 ans d'histoire et d'expérience. De nombreux équipements et processus doivent seulement être utilisés. Le coût de développement n'est que de quelques dixièmes ou même un centième de l'automate.

(2) Les matières premières ne sont disponibles que dans les substrats de quartz, les fibres optiques, les tubes à thermos, les tubes en acier inoxydable et moins de colle, totalisant un dollar américain. L'amortissement d'investissement des machines et des instruments est inférieur, 1 × 2, 1 × 4, les séparateurs à canaux bas à faible coût sont à faible coût.

(3) Le rapport divisé peut être surveillé en temps réel au besoin, et un séparateur inégal peut être fait.

Caractéristiques:

Faible perte supplémentaire;

Perte dépendante de la polarisation faible;

Bonne stabilité;

Fenêtre de double fonctionnement;

Trois fenêtres de travail;

Isolement de longueur d'onde élevée;

Petite taille;

Ratio de division facultatif;

Zones d'application:

Système de communication en fibre optique

LAN optique

Chatv

Ftth

Capteur de fibre optique

instrument de mesure

Paramètres:

Caractéristiques		1x2 et 2x2 FBT SMF		1x2 et 2x2 FBT MMF
Paramètre		Grade P	Grade A	Grade P	Grade A
Longueur d'onde de fonctionnement (NM)		1310+/-40&1550+/-40		1310+/40;850+/-40;1310&850+/-40
Perte excédentaire typique (DB)		0.07	0.1	0.5	0.7
Perte d'insertion (DB)	50/50	Moins ou égal à 3,6	Moins ou égal à 3,8	Moins ou égal à 3,7	Moins ou égal à 4.0
	40/60	Moins ou égal à 4,4 / 2,6	Moins que ou égal à 4,7 / 2,8	Moins que ou égal à 4,7 / 2,7	Moins ou égal à 5,0 / 3.0
	30/70	Moins que ou égal à 5,7 / 1,9	Moins ou égal à 6,0 / 2.0	Moins ou égal à 6,0 / 2.1	Moins ou égal à 6,3 / 2,4
	25/75	Moins ou égal à 7,0 / 1,7	Moins ou égal à 7,3 / 1,9	Moins ou égal à 7,0 / 1,7	Moins ou égal à 7,3 / 1,9
	20/80	Moins ou égal à 7,6 / 1,25	Moins ou égal à 8,0 / 1,3	Moins ou égal à 7,8 / 1,4	Moins ou égal à 8,1 / 1,7
	10/90	Moins ou égal à 10,7 / 0,70	Moins ou égal à 10,9 / 0,8	Moins ou égal à 11,2 / 0,9	Moins ou égal à 11,6 / 1,2
	5/95	Moins ou égal à 13,8 / 0,4	Moins ou égal à 14,1 / 0,5	Moins ou égal à 14,5 / 0,7	Moins ou égal à 15,0 / 1.0
	2/98	Moins ou égal à 18,05 / 0,25	Moins ou égal à 18,45 / 0,35	Moins ou égal à 18,6 / 0,6	Moins ou égal à 19,4 / 0,9
	1/99	Moins ou égal à 21,15 / 0,2	Moins ou égal à 21,65 / 0,3	Moins ou égal à 22,0 / 0,5	Moins ou égal à 22,8 / 0,8
Uniformité (50/50) (db)		Moins ou égal à 0,5	Moins ou égal à 0,8	Moins ou égal à 0,5	Moins ou égal à 0,8
Directivité (DB)		Supérieur ou égal à 55		Supérieur ou égal à 40 pour 50/125; Supérieur ou égal à 35 pour 62,5 / 125
Température de fonctionnement (degré)		-40 ~ +85		-40 ~ +85
* 1. tous les paramètres sont sans connecteurs
* 2. Perte de connecteur: 0,2 dB / chacun ajouté

Certifications:

Certificates(CE,ISO,ROHS,CPR)

Atelier d'usine:

Optico Company Pictures

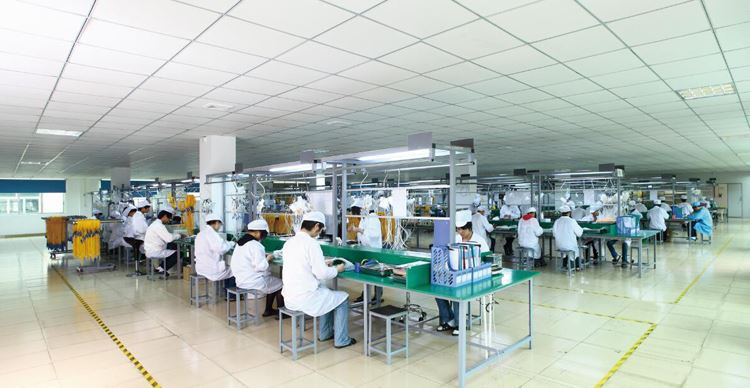

Optico Communication Workshop(1)

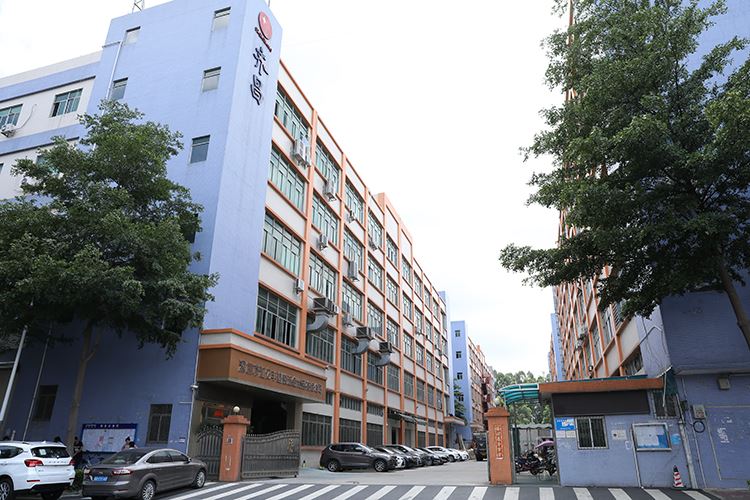

Fiber Optic Factory Manufacturer OPTICO
