Câble à fibre optique aérien ADSS

Le câble optique ADSS (All Dielectric Self-Supporting Optical Fiber Cable, également connu sous le nom de câble optique de type autoportant tout diélectrique) est une sorte de câble à fibre optique autoporteur tout diélectrique, qui est composé de matériaux diélectriques, contient le nécessaire système de support, et peut être directement accroché à la tour électrique Le câble optique non métallique est principalement utilisé pour la ligne de communication du système de transmission de puissance haute tension aérien, et peut également être utilisé pour la ligne de communication dans l'environnement de pose aérien tel en tant que zones exposées à la foudre et grandes portées

Envoyez demande

Télécharger

Câble à fibre optique aérien ADSS

Le câble optique ADSS (All Dielectric Self-Supporting Optical Fiber Cable, également connu sous le nom de câble optique de type autoportant tout diélectrique) est une sorte de câble à fibre optique autoportant tout diélectrique, qui est composé de matériaux diélectriques, contient le nécessaire système de support, et peut être directement accroché à la tour électrique Le câble optique non métallique est principalement utilisé pour la ligne de communication du système de transmission de puissance haute tension aérien, et peut également être utilisé pour la ligne de communication dans l'environnement de pose aérien tel comme des zones sujettes à la foudre et de grandes portées.

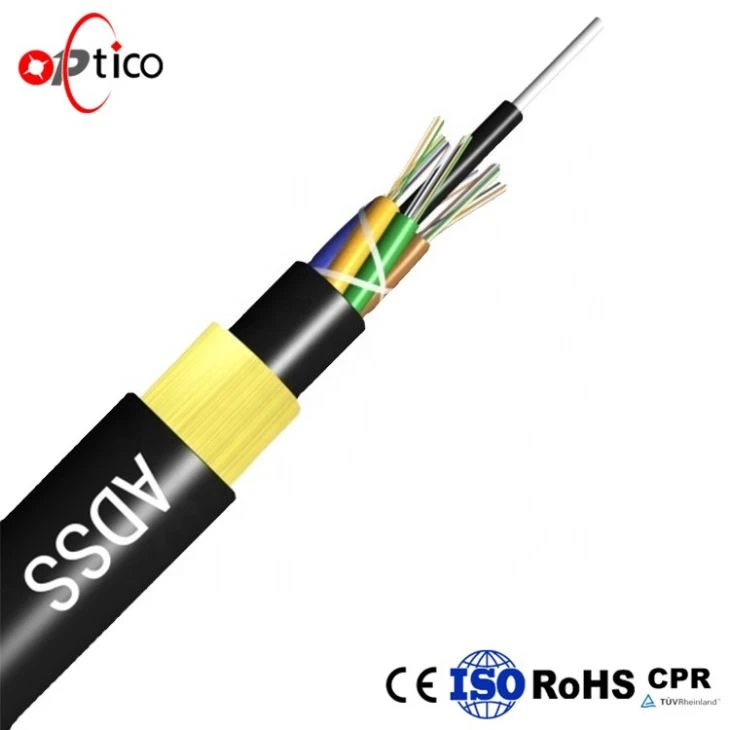

ADSS Cable Aerial Fiber Cable 1

Lieu d'origine: Shenzhen, Chine

Nom de la marque: OPTICO

Numéro du modèle: ADSS-48-300m

Nombre de conducteurs: ≥ 10

Structure du câble: câble à fibre optique ADSS

Application: Aérien

Options de fibre: ITU G652D, G657A, OM1, OM2, OM3, OM4

Nombre de fibres: 2-288 noyaux

Tension d'installation: 15KN

Rayon de courbure (sous installation): 20 x diamètre externe du câble

Membre de force: fil de Kevlar

Matériau de la veste: polyéthylène noir (PE)

Certification: ISO9001 / CE / RoHS

Garantie (année): 2

Capacité d'approvisionnement: 1000 kilomètres / kilomètres par mois

Détails d'emballage: bobine en bois, bobine de fer-bois

Port: Shenzhen

traits
Peut être installé sans couper l'alimentation.
Excellentes performances Le maximum inductif au point de fonctionnement de la veste peut atteindre 25 kV.
Poids léger et petit diamètre réduisant la charge causée par la glace et le vent et la charge sur les tours et les backprops.
De grandes longueurs de portée et la plus grande portée est de plus de 200 m.
Bonne performance de résistance à la traction et de température.
La durée de vie de la conception est de plus de 30 ans.

Caractéristiques du câble optique ADSS:

Petit diamètre de câble, poids léger, la portée peut être de 1500M et la charge supplémentaire sur la tour est faible;

Haute résistance à la traction, qui peut dépasser 90KN;

Structure non métallique, bonnes performances d'isolation, protection contre la foudre;

Processus de production sophistiqué, le fil d'aramide est uniformément sollicité, avec d'excellentes propriétés de contrainte et de déformation;

Excellentes performances anti-tir;

La meilleure performance anti-corrosion;

Il peut être construit sans panne de courant et la panne des lignes électriques n'affectera pas la transmission normale des câbles optiques;

Conception de fibre optique monomode et multimode et de câble optique intégré;

La forme lisse donne au câble optique des performances aérodynamiques supérieures;

La structure du câble optique entièrement diélectrique est propice à l'installation et à la maintenance;

Large gamme d'adaptation de température, petit coefficient de dilatation linéaire, répond aux exigences des environnements difficiles.

Applications
La structure ADSS ne contient aucune substance métallique et convient aux zones éclairées et à haute tension. L'installation est simple et le coût est plus élevé que les autres câbles optiques ordinaires. Généralement utilisé dans les zones où il est difficile de poser, de traverser le lac, de traverser la rivière, etc.

Structure et spécifications techniques ADSS-SJ (50-150M)

Réf. Extérieur	Réf. Poids	Rec. Max journalier.	Max	Pause	Force	Module de	Chaleur	Portée appropriée
Admissible
Diamètre	(kg / km)	Tension de travail	Tension de travail	Force	Membre	Élasticité	Expansion	(Norme NESC, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Coefficient
	Veste PE	Veste AT				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

Structure et spécifications techniques ADSS-DJ (50-750M)

Réf. Extérieur	Réf. Poids	Rec. Max journalier.	Max Admissible	Pause	Force	Module de	Chaleur	Portée appropriée
Diamètre	(kg / km)	Tension de travail	Travail Tension	Force	Membre	Élasticité	Expansion	(Norme NESC, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Coefficient
	Veste PE	Veste AT				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510
