Comment faire la distinction entre les cordons de patch à fibre optique MTP et MPO ?
Bien que les cordons de patch à fibre optique MTP puissent être directement interconnectés avec le système de câblage basé sur les cordons de patch à fibre optique MPO, les cordons de patch à fibre optique MTP et MPO sont différents dans les types de connecteurs, pinces à broches, ferrules flottantes, épingles guides, boîtiers amovibles et performances.
La différence dans le type de connecteur
Le connecteur MPO (multi-fibre push-in) est un connecteur avec au moins 8 fibres optiques. Il est conçu pour fournir plusieurs fibres optiques dans un connecteur. Il est conforme à la norme IEC 61754-7 et à la norme américaine TIA-604-5. Convient à la bande passante élevée et à la connexion du système de câblage à haute densité.
Le connecteur MTP (multi-fibre pull-out) est fabriqué par US Connector et est une version améliorée du connecteur MPO. Par conséquent, le connecteur MTP est entièrement compatible avec le connecteur MPO général et peut être directement connecté à l’interconnexion du système de câblage du cordon de patch de fibre MPO. Cependant, comparés aux connecteurs généraux de cordon de correction de fibre optique de MPO, les connecteurs de cordon de correction de fibre optique de MTP peuvent améliorer des propriétés optiques et mécaniques.

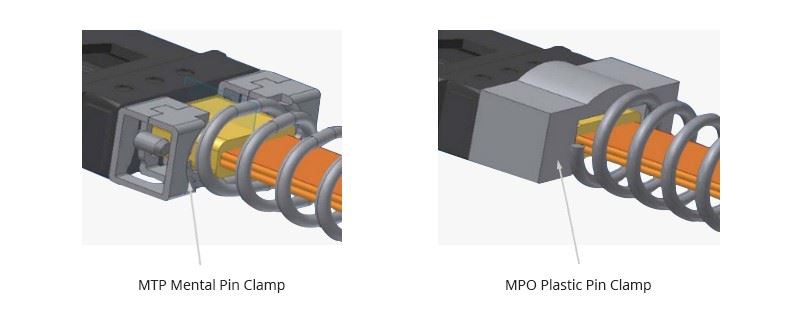

Différences dans les pinces de verrouillage
Les connecteurs des cordons de patch à fibre optique MTP sont généralement équipés de pinces à broches métalliques, qui peuvent mieux attacher les broches pour minimiser les ruptures accidentelles pendant l’utilisation, tandis que les connecteurs de cordon de patch à fibre optique MPO sont équipés de pinces à broches en plastique. Pendant l’utilisation, les broches peuvent se briser.
La différence entre les ferrules flottants
Le connecteur du pull en fibre MTP a un ferrule flottant, qui peut être utilisé pour améliorer les performances mécaniques. En d’autres termes, la ferrule flottante du connecteur de pull en fibre MTP peut flotter à l’intérieur pour maintenir une connexion stable sous charge. Cependant, les connecteurs de cordon de patch de fibre optique de MPO n’ont pas de ferrules flottants.
Différentes broches de guide
Contrairement aux connecteurs à fibre optique à noyau unique, les adaptateurs multicœurs de connecteur à fibre optique ne sont utilisés que pour l’alignement grossier. Par conséquent, lors de l’utilisation de deux ferrules MT ensemble, la broche guide est essentielle pour un alignement précis. Les broches de guidage utilisées dans les connecteurs de cordon de patch à fibre optique MTP et MPO sont également différents. Les connecteurs de cordon de patch en fibre optique MTP sont des broches de guidage circulaires en acier inoxydable bien fixées pour réduire les débris sur le trou de guidage et la surface d’extrémité de la ferrule. Les connecteurs de cordon de patch à fibre optique MPO utilisent des broches de guidage cylindriques, qui peuvent générer des débris pendant l’utilisation.
Y at-il un connecteur de pull en fibre MTP avec une coquille amovible
Le connecteur de cordon de patch à fibre optique MTP a une coque détachable, permettant aux utilisateurs de retravailler et de polir le joint d’étanchéité MT, effectuer des tests de performance facilement, et facilement changer sa polarité, même sur place après l’assemblage. Les pulls en fibre optique MTP PRO peuvent configurer rapidement et efficacement les câbles et modifier la polarité sur place, tout en assurant les performances du produit.
Performance
Le connecteur de cordon de patch à fibre optique MPO a été reconnu comme une norme internationale pour le câblage à fibre optique et convient aux structures de câblage des centres de données 40G/100G. Toutefois, l’utilisation de connecteurs de cordon de patch à fibre optique MPO peut causer certains problèmes, tels que la perte de retour, la perte de paquets, etc. Le connecteur de cordon de patch en fibre MTP est un connecteur MPO haute performance conçu pour assurer la polarité du cordon de patch fibre et aider à réduire la perte d’insertion et de retour lors de la transmission de données dans un système de câblage à haute densité.
Conclusion:
Les cordons de patch à fibre optique MTP et MPO peuvent être utilisés dans les structures de câbles à haute densité, mais les cordons de patch à fibre optique MTP sont une version améliorée des cordons de patch à fibre optique MPO, ce qui peut améliorer les performances optiques et mécaniques de l’architecture du centre de données. Il offre également d’excellentes opportunités pour les mises à niveau réseau. La flexibilité de configurer les câbles et de changer la polarité rapidement et efficacement.
