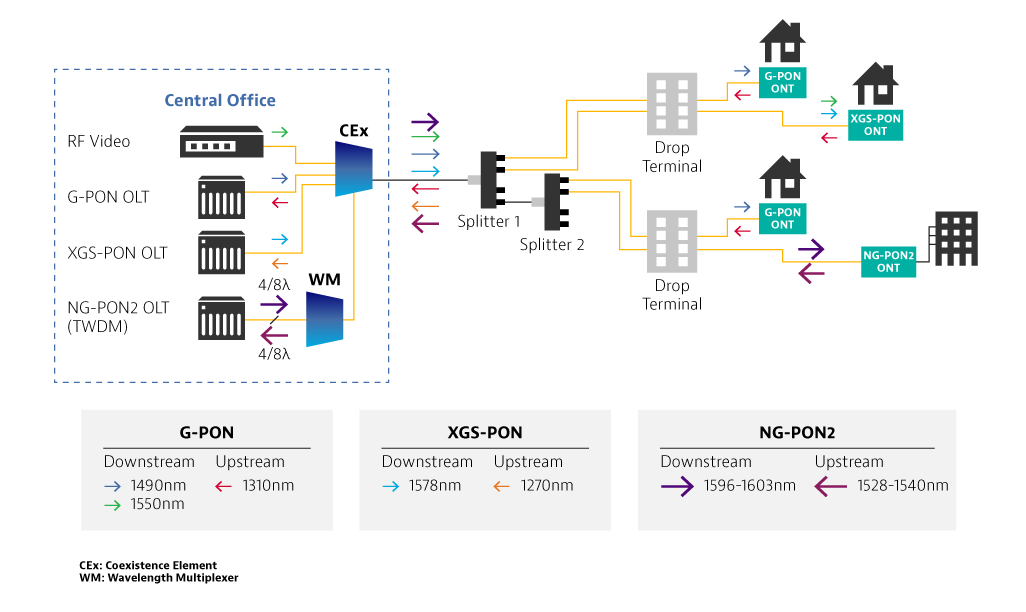

Le réseau optique passif (PON) est principalement composé du terminal de ligne optique (OLT) au central et de l'unité de réseau optique (ONU) côté utilisateur. Il s'agit d'un réseau point à multipoint avec mode de diffusion dans la liaison descendante et accès multiple par répartition dans le temps dans la liaison montante. Il peut composer de manière flexible des structures topologiques en forme d'arbre, d'étoile, de bus et autres. Seul un simple séparateur optique doit être installé au point de dérivation optique. Par conséquent, il présente les avantages d'économiser les ressources de câbles optiques, le partage des ressources de bande passante, les économies d'investissement dans la salle d'équipement et la construction.
Le réseau optique passif (PON) peut également être subdivisé en réseau optique passif à large bande (BPON), réseau optique passif gigabit (GPON) et réseau optique passif Ethernet (EPON). Parmi eux, le réseau optique passif gigabit (GPON) et le réseau optique passif Ethernet (EPON) sont plus courants.
Le réseau optique passif Gigabit (GPON) est la dernière technologie de réseau optique passif (PON). Son débit en aval peut atteindre 2,48 Mbps, qui peut être partagé par jusqu'à 64 utilisateurs finaux. En outre, le réseau optique passif Gigabit (GPON) peut également prendre en charge les protocoles multi-sources et se conformer aux normes Ethernet, TDM et ATM, afin de fournir des services commerciaux traditionnels, tels que la voix basée sur TDM et les lignes louées, sans changer l'équipement utilisateur. .
Capacité de données | Le débit de liaison descendante est de 1,24 Mbps ou 2,48 Mbps, et le débit de liaison montante est de 622 Mbps ou 1,24 Gbps |
Nombre d'utilisateurs finaux | Si la distance entre le terminal de ligne optique (OLT) et l'unité de réseau optique (ONU) est de 20 km, il peut prendre en charge 32 utilisateurs; Si la distance est comprise entre 12 et 15 km, 64 utilisateurs peuvent être pris en charge; si la distance est de 30 km, seuls 16 utilisateurs peuvent être pris en charge. |
Protocole pris en charge | Ethernet, ATM et TDM |
Ethernet Passive Optical Network (EPON) est une technologie de réseau optique passif (PON) basée sur Ethernet. Il utilise la technologie de réseau optique passif (PON) au niveau de la couche physique et utilise le protocole Ethernet au niveau de la couche liaison pour utiliser le passif La structure topologique du réseau optique (PON) réalise l'accès d'Ethernet. Par conséquent, le réseau optique passif Ethernet (EPON) combine les avantages de la technologie de réseau optique passif (PON) et de la technologie Ethernet: faible coût, bande passante élevée, forte évolutivité, réorganisation flexible et rapide des services et compatibilité avec la compatibilité Ethernet existante, etc.
Capacité de données | Les débits en amont et en aval sont tous deux de 1,25 Gbit / s |
Nombre d'utilisateurs finaux | Lorsque la distance entre le terminal de ligne optique (OLT) et l'unité de réseau optique (ONU) est de 20 km, un maximum de 32 utilisateurs sont pris en charge |
Protocole pris en charge | Ethernet |
Un équipement de transmission optique actif (équipement de conversion photoélectrique, dispositifs optoélectroniques actifs et fibres optiques, etc.) est également déployé entre l'extrémité du bureau central et l'extrémité utilisateur du réseau optique actif (AON), qui peut être divisé en PDH et Équipement de transmission optique active basé sur SDH. Network (AON), le réseau optique actif (AON) basé sur SDH est couramment utilisé à l'heure actuelle. Il a un taux d'accès de 155Mbs ou 622Mbs, et la distance de transmission peut atteindre 70 km sans répéteur. Différent du réseau optique passif (PON), le signal reçu par l'unité de réseau optique (ONU) dans le réseau optique actif (AON) est le signal après la conversion optique-électrique-optique du dispositif actif. La technologie du réseau optique actif (AON) est très mature, mais son coût de déploiement est supérieur à celui du réseau optique passif (PON).
Le réseau optique passif (PON) et le réseau optique actif (AON) ont leurs propres caractéristiques. À l'heure actuelle, le réseau optique passif (PON) est plus courant dans le réseau fibre jusqu'au domicile (FTTH).
