Shenzhen Optico Communication Co., Ltd. est l’un des fabricants et fournisseurs les plus crédibles de port du circulateur à maintien de polarisation 3 en Chine. N'hésitez pas à vendre en gros des produits personnalisés de haute qualité à des prix compétitifs dans notre usine. Si vous avez des questions sur un échantillon gratuit, n'hésitez pas à nous envoyer un e-mail.
Description des produits
OPTICO propose une gamme complète de circulateurs optiques-hautes performances, tels que des circulateurs normaux, des circulateurs à maintien de polarisation à 3 ports, des circulateurs à maintien de polarisation (PM) et des circulateurs à maintien de polarisation-insensibles (PI). Ceux-ci répondent aux normes strictes de contrôle et de division des signaux optiques dans un large éventail de situations.
Les circulateurs PM sont conçus pour les systèmes qui doivent maintenir leur polarisation élevée. Ils envoient des signaux optiques le long d'un certain axe de polarisation (l'axe rapide ou lent), qui contrôle la polarisation et rend l'appareil plus stable. Ces appareils sont très importants pour les systèmes de communication optique-haut débit 400 G/800 G/800 G, les communications quantiques, le LiDAR et la détection par fibre optique-.
Spécifications des produits
|
Paramètre |
Modèle 1064 nm |
Modèle 1310 nm |
Modèle 1550 nm |
|
Configuration des ports |
P1 → P2 → P3 |
P1 → P2 → P3 |
P1 → P2 → P3 |
|
Longueur d'onde de fonctionnement |
1064 ± 5 nm |
1310 ± 30 nm |
1550 ± 20 nm |
|
Perte d'insertion |
Inférieur ou égal à 1,8 dB |
Inférieur ou égal à 0,7 dB |
Inférieur ou égal à 0,6 dB |
|
Isolement |
Supérieur ou égal à 35 dB |
Min. 40 dB |
Min. 20 dB |
|
Type. 46 dB |
Type. 30 dB |
||
|
Crête 52 dB |
Crête 40 dB |
||
|
Perte de retour |
Supérieur ou égal à 50 dB |
Supérieur ou égal à 50 dB |
Supérieur ou égal à 50 dB |
|
Diaphonie |
Supérieur ou égal à 50 dB |
Supérieur ou égal à 50 dB |
Supérieur ou égal à 50 dB |
|
Taux d'extinction |
Supérieur ou égal à 25 dB |
Supérieur ou égal à 25 dB |
Supérieur ou égal à 25 dB |
|
Puissance optique maximale |
300 mW |
500 mW |
500 mW |
|
Température de fonctionnement |
0 ~ +70 degré |
0 ~ +70 degré |
0 ~ +70 degré |
|
Température de stockage |
-45 ~ +85 degrés |
-45 ~ +85 degrés |
-45 ~ +85 degrés |
|
Type de connecteur |
FCAPC/Comme demandé |
FCAPC/Comme demandé |
FCAPC/Comme demandé |
|
Type de fibre |
Fibre Panda PM980 |
Fibre PM Panda |
Fibre PM Panda |
Caractéristiques et avantages

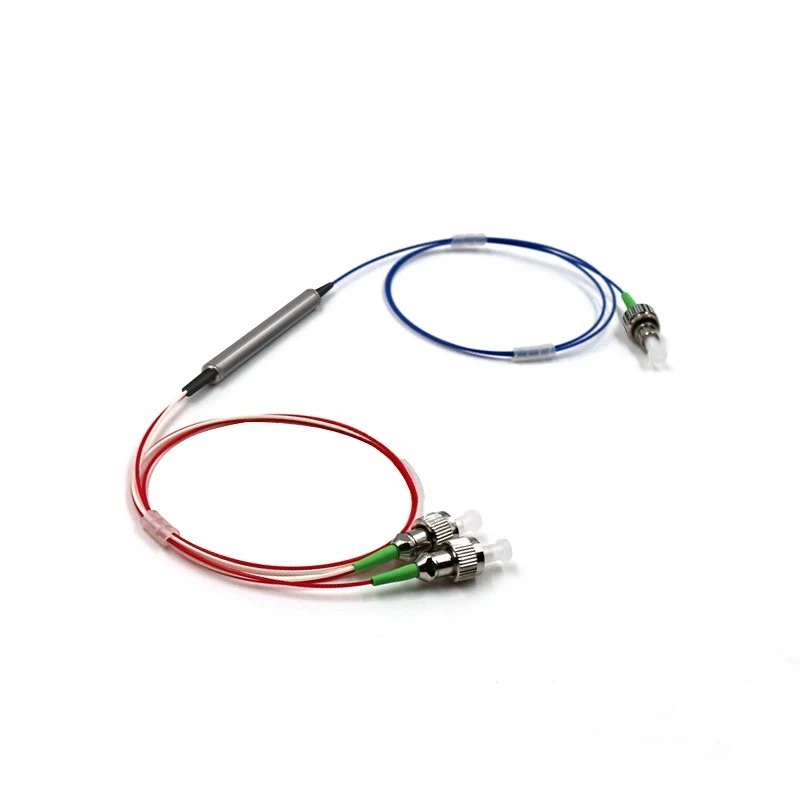

Le port du circulateur de maintien de polarisation 3 utilise la fibre Panda PM pour conserver l'état de polarisation de la transmission optique. Cela le rend idéal pour les applications qui doivent être sensibles à la polarisation.
Très faible perte d'insertion : généralement inférieure ou égale à 0,8 dB (entre les ports), ce qui signifie moins de perte de puissance optique.
Un taux d'extinction élevé : généralement supérieur ou égal à 20 dB, maintient l'état de polarisation de la lumière d'entrée stable.
Excellentes performances de perte de retour : supérieure ou égale à 50 dB, ce qui maintient le signal fort.
Différentes fréquences de fonctionnement : la configuration standard fonctionne avec des longueurs d'onde de 1 310 nm, 1 480 nm et 1 550 nm. Vous pouvez également le personnaliser pour fonctionner avec des longueurs d'onde de 650 nm à 2 000 nm.
Il peut fonctionner dans une grande variété de températures, de -5 degrés à +70 degrés, il fonctionnera donc bien dans des conditions difficiles.
Taille du micro-emballage : Φ5,5 × L35 mm, ce qui facilite son intégration dans les petits systèmes.
Connecteur standard : Le connecteur de base FC/APC réduit les rétroréflexions, bien que vous puissiez également obtenir des connecteurs sur mesure.
Peut gérer des niveaux de puissance optique allant jusqu'à 300 mW, ce dont les systèmes-haute vitesse ont besoin pour une transmission de puissance élevée-.
Scénarios d'application typiques
Circulateur à maintien de polarisation Les circulateurs à 3 ports sont largement utilisés dans les systèmes et équipements suivants :
Systèmes de communication-haut débit (400 G/800 G)
Utilisé pour contrôler la transmission bidirectionnelle, prenant en charge les chemins redondants à double fibre-et la protection contre les boucles.
Lasers à fibre
Obtenez une transmission unidirectionnelle de la lumière de sortie, supprimez les rétroréflexions et améliorez la stabilité du laser.
Gyroscopes à fibre optique (FOG) et capteurs optiques
Utilisé pour le contrôle non réciproque des chemins de transmission du signal, améliorant ainsi la précision des mesures et les capacités anti-anti-interférences du système.
Dans les liens de communication quantique et de maintien de la polarisation-, ils assurent la préservation de la polarisation pendant la transmission de l'état quantique et conviennent à divers schémas de codage de polarisation.
Normes de fiabilité et de test
Nos produits sont soumis à des tests environnementaux et de durée de vie rigoureux, y compris les cycles thermiques et l'exposition à l'humidité, pour garantir des performances constantes et une fiabilité à long terme-dans des conditions de fonctionnement difficiles.
Certificats principaux OPTICO
CE
RCR
OIN
RoHS
Livraison rapide et diversifiée (7-15 jours)
OPTICO propose une gamme d'options de livraison fiables, notamment le fret aérien, le fret maritime, le fret terrestre et l'expédition》via des fournisseurs de confiance tels que FedEx, DHL et UPS. Que vous ayez besoin de rapidité, de-rentabilité ou de flexibilité, OPTICO a ce qu'il vous faut. Faites confiance à OPTICO pour acheminer vos produits là où ils doivent aller, en toute sécurité et à temps.
Comment nous pouvons vous soutenir
Réponse rapide dans les 24 heures
Service de conseil individuel-à-
Support d’équipe technique professionnelle
Contrôle de qualité très strict
Énorme capacité de production
Ne modifiez jamais le prix arbitrairement
Services après-ventes
Lorsque vous rencontrez des problèmes avec votre équipement ou système de réseau optique, n'hésitez pas à nous contacter et à soumettre une demande de service via :
FAQ
Q : Quelle est la principale application du port 3 du circulateur à maintien de polarisation ?
R : Il est largement utilisé dans les systèmes sensibles à la polarisation-tels que les lasers à fibre, la communication quantique, le LiDAR et les réseaux optiques-haute vitesse, où la direction stable du signal et la préservation de la polarisation sont essentielles.
Q : La longueur d’onde peut-elle être personnalisée ?
R : Oui. Alors que les versions standard prennent en charge 1 064 nm, 1 310 nm et 1 550 nm, OPTICO propose une personnalisation sur la plage 650 nm à 2 000 nm pour répondre aux exigences spécifiques du système.
Q : Quels connecteurs et protections mécaniques sont proposés ?
R : Les connecteurs standard sont FC/APC pour minimiser la réflexion arrière, avec d'autres types disponibles sur demande. L'appareil est logé dans un tube en acier robuste de Φ5,5 mm avec un tube flexible en Hytrel pour une durabilité mécanique.
