Interface de données distribuées par fibre, IEDD
Introduction
L’interface de données distribuées par fibre optique FDDI est un réseau épine dorsale à grande vitesse qui utilise la fibre optique comme moyen de transmission. Il peut être utilisé pour interconnecter un seul ordinateur avec un réseau local.
La norme FDDI adopte l’architecture IEEE802 et le protocole LLC, étudie le protocole MAC du FDDI et propose un sous-couche lié au milieu de la couche physique (Physical Layer Medium Dependent, PMD) et un protocole de couche physique (PHY) à la couche physique. Sous-coucheur. En 1992, la recherche sur la norme d’interface de l’IEDF et de l’interconnexion sonet a été achevée.
L’IEDD est spécialement conçu pour la transmission de données. Afin de transmettre des services de voix, d’image et de vidéo, la norme FDDI-II sera étendue du mode de base FDDI (mode de base) soutenant le passage des paquets au mode hybride (mode hybride). Le mode mixte peut soutenir simultanément le commutation des paquets et la commutation des circuits. À l’heure actuelle, la norme d’IED de prochaine génération à l’étude s’appelle FFOL (FDDI Follow-On LAN).
Composition
Essentiellement, l’IEDF est composé de quatre sous-parties, chaque partie a sa propre fonction spécifique. La combinaison des différentes parties permet à FDDI de fournir des connexions à grande vitesse entre les protocoles de la couche supérieure (tels que TCP / IP, IPX) et les médias (tels que les câbles optiques).
Les quatre sous-spécifications de l’IEDF sont le contrôle de l’accès aux médias (MAC), la couche de protocole de couche physique (PHY), la couche physique liée au milieu (PMD) et la gestion des stations (SMT). Mac spécifie comment accéder au support, y compris le format du cadre, l’adressage, le traitement des jetons, l’algorithme cyclique de vérification de redondance (CRC) et le mécanisme de récupération des erreurs requis par le protocole; PHY spécifie les procédures d’encodage et de décodage de la transmission, les exigences de l’horloge et d’autres fonctions ; PMD stipule les caractéristiques que le support de transmission devrait avoir, y compris la liaison à fibre optique (lien fibre optique), le niveau de puissance (niveau de puissance), le taux d’erreur de bits (taux d’erreur bit), le dispositif à fibre optique (composant optique) et le connecteur (connecteur); SMT spécifie la configuration de la station FDDI, la configuration de l’anneau et les fonctionnalités de commande d’anneau, y compris l’insertion et la suppression de la station, le démarrage, la séparation et la récupération des défauts, l’arrangement du mode et la collecte statistique.
Environnement d’application
L’IEDD peut être principalement utilisé dans les environnements suivants.
(1) Le réseau de salle d’ordinateur, également connu sous le nom de réseau back-end, est employé pour la connexion entre les grands ordinateurs et les périphériques à grande vitesse dans la salle d’ordinateur, aussi bien que des environnements qui exigent la fiabilité élevée, le taux de transmission, et la tolérance de défaut de système.

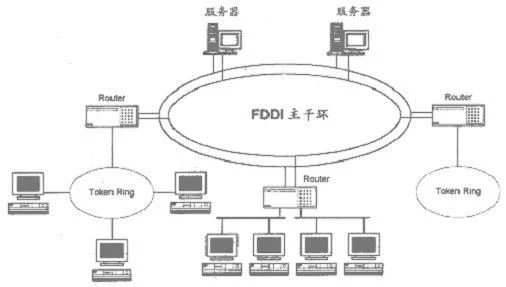

(2) Le réseau épine dorsale du groupe de bureaux ou de bâtiments, également connu sous le nom de réseau front-end, est utilisé pour connecter un grand nombre de mini-ordinateurs, postes de travail, ordinateurs personnels et divers périphériques.
(3) Le réseau épine dorsale du réseau de campus ou du réseau d’entreprise est utilisé pour connecter les miniordinateurs, les serveurs, les postes de travail, les ordinateurs personnels et les réseaux locaux distribués dans divers bâtiments du campus ou de l’entreprise.
(4) Plusieurs réseaux de campus ou réseaux d’épine dorsale d’entreprise sont utilisés pour connecter plusieurs réseaux de campus et réseaux d’entreprise qui sont à plusieurs kilomètres les uns des autres, et devenir un réseau épine dorsale régional qui relie plusieurs réseaux de campus et réseaux d’entreprise.
